DCとACの違いとは？直流・交流の仕組みをわかりやすく解説



電気はどこから来るの？ どうやって作られるの？

日本の場合、電力の約67％を火力発電が占めています。次いで太陽光や風力などの再生可能エネルギー（約23〜26％）、そして安全性への対策を講じた上で再稼働が進む原子力発電（約9〜10％）が続いています。以下の表は、それぞれの発電方式がどのような仕組みで電気を作っているのかを、初心者の方にも分かりやすくまとめたものです。

日本の電力供給構成と発電の仕組み (2024-2025年 推計値)
発電方式	日本の使用割合 (概ね)	発電の仕組み
火力発電	約 67%	天然ガス (31%)、石炭 (28%)、石油を燃料として燃焼させ、熱エネルギーを発生させます。その熱で水を沸騰させて高温高圧の蒸気を作り、タービンを回して発電機のコイルを回転させることで、電磁誘導の原理により電気を作ります。
再生可能エネルギー	約 23% - 26%	太陽光、水力、バイオマス、風力などが含まれます。日本政府は2040年度までに、この割合を 40-50% まで引き上げ、主力電源化することを目指しています。
太陽光	約 11%	太陽光パネル（太陽電池）に光が当たると、パネル内の半導体（シリコンなど）の中で電子が動き、直接電流が発生します。
水力	約 8%	高い所から流れる水の力で水車を回し、それに直結した発電機を回転させて電気を作ります。
風力・その他	約 1-7%	風の力で大きな羽根（プロペラ）を回し、発電機を動かします。現在は洋上風力発電の導入が進められています。
原子力発電	約 9% - 10%	ウランの核分裂で発生する熱を利用して蒸気を作り、タービンを回して発電します。カーボンニュートラル実現のため、安全性が確認された原発の再稼働が進んでいます。



発電された電気は、どのようにして家庭や工場に届けられるのでしょうか？

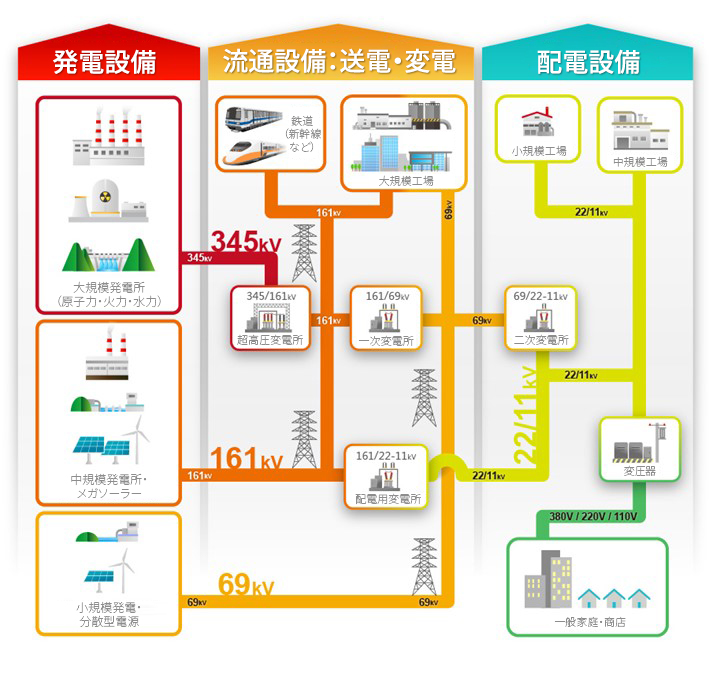

発電所で作られた電気は、そのままの状態で家庭や工場に届くわけではありません。一連の「電力輸送・配電システム」を経由する必要があります。このプロセスは、道路に例えると「高速道路 → 国道 → 路地裏」という概念に似ています。発電所から送り出された電気は、まず電圧を上げて超高圧送電線で長距離輸送され、その後、街の変電所で段階的に電圧を下げながら、最終的に各家庭や工業地帯へと安全に届けられます。



(圖片來源：台灣電力公司網站)



電力輸送の過程はAC（交流）？それともDC（直流）？

電力輸送の全工程は基本的に AC（交流） で行われています。発電所で作られた電気は、超高圧変電所を通じて高い電圧で送り出され、一次変電所、二次変電所を経て家庭や工場に届けられます。電圧を高くすると電流が小さくなるため、送電線での電気抵抗による損失を抑えられ、長距離輸送に適しているからです。

一方、スマートフォンやテレビ、パソコンなどの電子機器の内部は DC（直流） で動く設計になっています。

そのため、アダプターや内部の変換回路（整流器）を使ってACをDCに変換する必要があります。このプロセスを「整流」と呼びます。

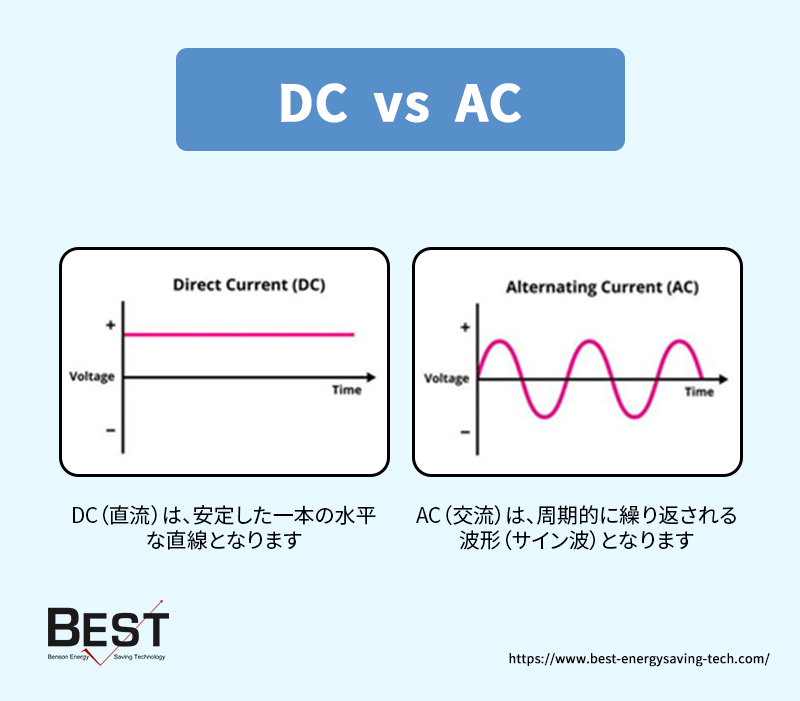

ACとは？ DCとは？

⚡️ 直流（DC, Direct Current）：

是電流の流れる方向が一定で、常に正極（プラス）から負極（マイナス）へ流れます。例： 電池、スマホ充電器の出力、電子機器の内部回路など。



⚡️ 交流（AC, Alternating Current）：

電流の流れる方向が周期的に変化します。日本での例： 東日本は 50Hz（1秒間に50回変化）、西日本は 60Hz（1秒間に60回変化）です。例： 家庭用コンセント、工業用設備、送電網など。



⚡️ DC（直流）と AC（交流）の差異は何でしょうか？

DC（直流）とは、電流の流れる方向が常に一定で、プラス極からマイナス極へ流れる電気を指します。身近な例では、乾電池やスマートフォンの充電器の出力、電子機器の内部回路などが DC で動作しています。

DC と AC の比較表
比較項目	DC (直流)	AC (交流)
電流の方向	一定（単一方向）	周期的・交互に変化
安定性	安定している	変動がある
伝送距離	短距離向き	長距離輸送に適している
主な用途	小型電子機器	精密機器 家電、照明、工業用設備



整流とは？どうやって整流するの？ (AC交流からDC直流への変換)

私たちが毎日使う電子機器（スマホ、パソコン、LED照明など）は、本質的にはDC（直流）で動作しています。しかし、家庭のコンセントはAC（交流）であるため、「変圧器 + 整流器」を通じてACをDCに変換して使用します。このプロセスを整流と呼びます。

整流とは、電子部品を使って交流の「片方の方向だけ」を残し、単一方向に流れる電気、つまり直流（DC）に変えることです。

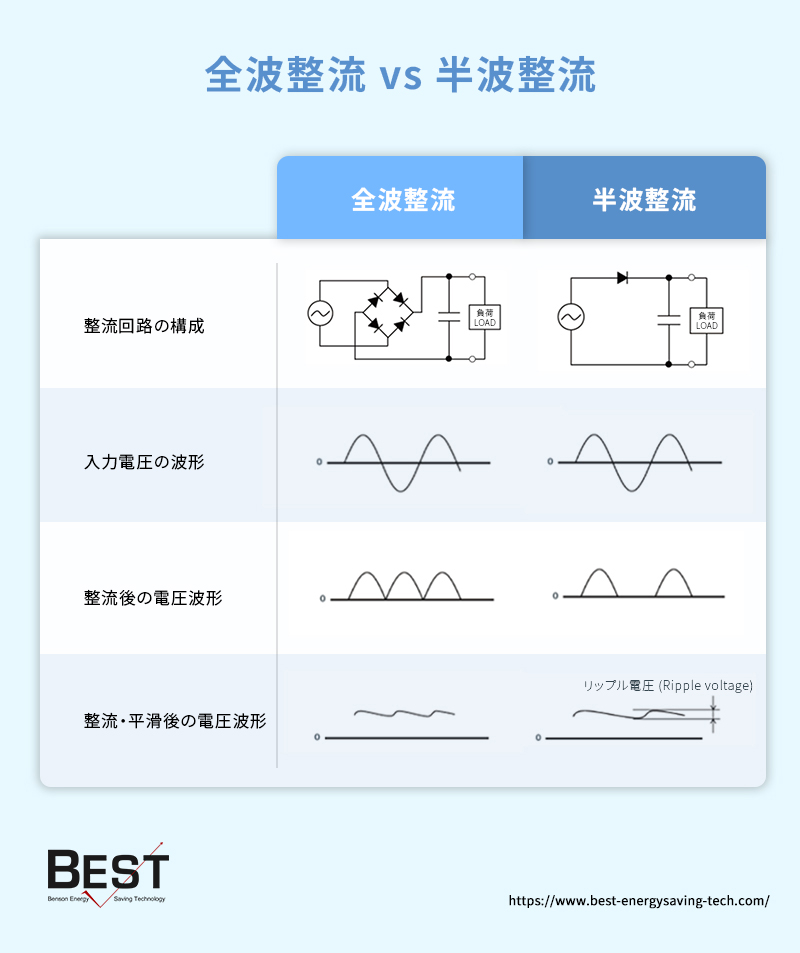

代表的な整流方式（2種類）：

• ➡️ 半波整流 (Half-wave Rectifier )
  • AC波形の「正の半周期」のみを通過させ、負の半周期をダイオードでカットします。
  • メリット：構成が簡単で、ダイオード1個で済みます。
  • デメリット：効率が低く、間欠性が強い（連続的な給電ではない）。
  • 主な用途：低コストで低電力な回路（常夜灯、小さなおもちゃなど）。
• ➡️ 全波整流 (Full-wave Rectifier )
  • ACの正・負の両方の半周期を「正」の方向に揃えます。
  • より連続的で、DCに近い波形になります。
  • 通常、4個のダイオードを組み合わせた「ブリッジ整流器 (Bridge Rectifier)」を使用します。
  • 主な用途：スマホの充電器、PCアダプター、家電製品、監視カメラの電源など、幅広い電源供給システム。



整流後の電圧はまだ不安定（脈流）なため、さらに「コンデンサ (Capacitor)」を加えて電圧の波形を平滑化します。このプロセスを平滑（へいかつ）またはフィルタリングと呼び、整流後の出力電圧をより安定した状態に保つことが目的です。

家庭用LED照明の仕組み（ACからDCへの変換）

家庭用LED照明はどうやってACをDCに変えているの？整流だけで終わり？

整流はあくまで最初の一歩です。整流直後の電圧はまだ少し不安定です。以下では、家庭用LED照明を例に、ACからDCへ変換し、より安定した出力を得るための2つのステップを解説します。

• ➡️ ステップ2：平滑（フィルタリング）

  コンデンサ（Capacitor）や電磁インダクタを使用して電圧の波形を平滑化し、より直線に近い安定したDCへと近づけます。これを行わないと、電圧の変動によりLEDがフリッカー（ちらつき）を起こしたり、寿命が短くなったりします。

• ➡️ ステップ3：定電圧・定電流化（レギュレーション）

  変動のあるDCを固定値（例：12V、24V）に抑えたり、電流を一定に調整したりします（LEDは特に電流の不安定さに弱いためです）。

LED（発光ダイオード）は直流（DC）で動作する素子です。もし直接交流（AC）を流すと、激しく点滅したり故障したりします。 そのため、LED照明の内部には「AC-DC変換回路」、つまり小型の電源モジュールが組み込まれています。これを「LEDドライバ（LED Driver）」と呼びます。 LEDドライバは、整流・平滑・定電圧・定電流化の機能を統合しており、LEDを安定して発光させ、寿命を延ばす役割を担っています。

⚠️ 注意！

現在の多くのLED製品（LED電球やLED蛍光灯）は、上記のステップがすべて内部に統合されています。 従来の蛍光灯器具をお使いの場合： 磁気式安定器（銅鉄ラピッドスタート形など）がついている器具では、安定器をバイパス（取り外し）して、 日本の商用電源である 100V または 200V に直接接続する必要があります。 電子式安定器（インバータ形）の場合： 一部の製品は工事不要でそのまま交換可能ですが、互換性がない場合は配線工事が必要です。



主要国の電圧と周波数
(常見國家各國AC電壓與頻率)



TW 台湾 (タイワン)	110V / 60Hz
US アメリカ	120V / 60Hz
JP 日本	100V / 50Hz（東部）、60Hz（西部）
CN 中国	220V / 50Hz
GB イギリス	230V / 50Hz
DE ドイツ	220V / 50Hz
FR フランス	220V / 50Hz
KR 韓国	220V / 60Hz
AU オーストラリア	230V / 50Hz
